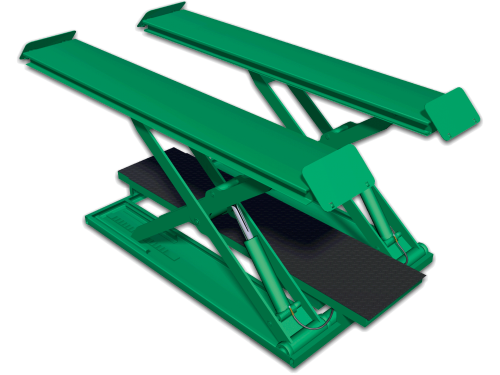

大平板頂車機 JS-S-6050L

大平板頂車機JS-S-6050L

分類: 頂車設備
  • 專業製造，品質保證。
  • 底座為連結型，重心平穩。
  • 兩邊平台動作同步同軸，永遠免調整。
  • 精準的安全保險裝置，空壓串聯式自動鎖定確保使用安全。
  • 可加裝活動的車輪頂高機。
  • 操作容易,當頂升至最高點，目視車底一目瞭然，維、換、修皆易，提高工作效率，是客車快修的最佳工具。
  • 保養容易，磨耗極少，省電又耐用，是最值得您信賴的機種。
產品型號 JS-S-6050L
承載重量 5000 kg
揚程 1700 mm
電壓 AC 380V / 220V
馬力 5 HP
空壓 5 kg/cm^2

施工圖 JS S 6050L


編號組件名稱功能說明
1 機台底座
2 安全排齒 防止平台下滑
3 機台骨架
4 同步連結軸 可確保左右平台同步
5 控制箱 電油路元件
6 油箱 裝載液壓油
7 氣壓缸座
8 花紋板 腳踏板
9 支架A
10 支架B
11 油壓缸
12 安全擋片 防止平台下滑
13 升降平台 舉升汽車
14 輪胎擋版
15 滾輪
16 小平板 方便拆胎等作業
17 汽動幫浦 小平板動力來源
18 單孔氣壓缸 作動洩壓閥
19 雙孔氣壓缸 舉升安全擋片
20 泵浦 打出液壓油
21 節流閥 調整平台下降速度
22 馬達 頂起安全擋齒
23 電路板
24 上下開關 控制平台升降

一. 使用前檢查：

  1. 檢查機台週邊是否有異物。
  2. 檢查空壓電磁閥、氣壓缸及氣管接頭有無漏氣現象。
  3. 檢查頂車機各部機構是否正常。

二. 作業流程圖：

job flow chart 1

三. 作業步驟：

  1. 使用頂車機作業前檢查。
  2. 待頂升之汽車總重應在5.0T以下。
  3. 車輛駛入頂車機時，應確定支撐點及車輛重心在適當位置。
  4. 按上升鈕頂升汽車至適當位置。
  5. 開始進行修護保養作業。
  6. 下降時，須先檢視是否有人或雜物在車輛下方及周圍附近。
  7. 按下降按鈕，放下車輛並隨時注意車身周圍狀況。
  8. 車輛駛出頂車機。

日常保養：

檢查項目保養方法
檢查機台內有無異物。 立即清除異物。
檢視機台表面是否清潔。 立即清潔乾淨。
檢查空壓缸、空壓電磁閥及各管路有無漏氣。 確定壓力是否足夠。
檢查各部機構是否正常。 清潔上油

定期保養：

檢查項目保養方法
各位置螺絲螺帽及扣環是否正常。 重新固定、更換新品。
滾輪滾動是否靈活。 上牛油。
各位置軸心是否磨損。 上牛油或更換新品。
各零組件是否有脫漆生銹損壞。 上漆、除銹、更換新品。
